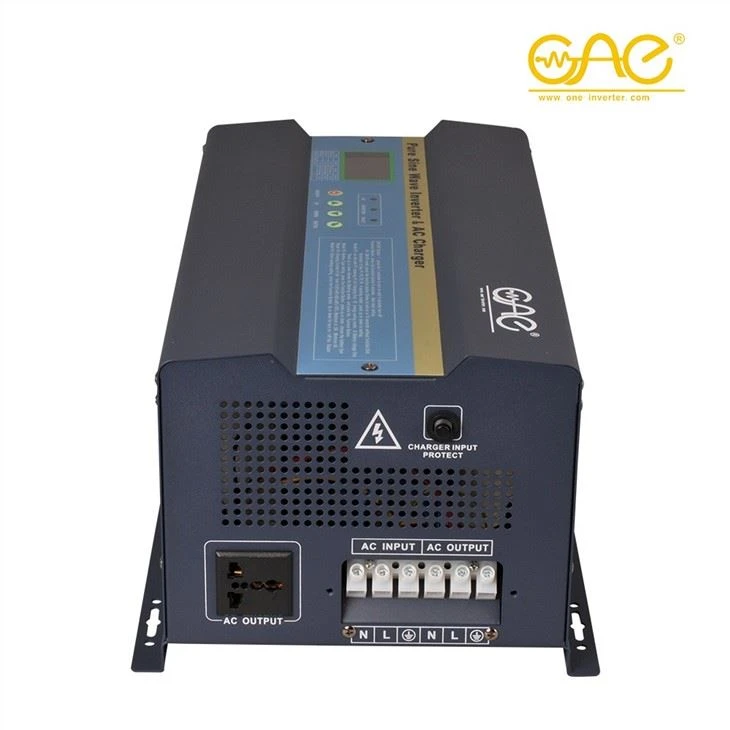

Incarcator invertor solar 3000w 24v

Pentru comoditatea discuției, uitați-vă doar la cazul unei unde modulate pe lățimea impulsului. După cum se arată în Figura 6, când tensiunea nominală de ieșire este setată, tensiunea de referință a undei triunghiulare este UN, cu alte cuvinte, forma de undă triunghiulară este suprapusă unei tensiuni DC UN. Deoarece semnalul de feedback este necesar pentru o reglare stabilă, această tensiune UN este utilizată ca semnal de feedback atunci când UPS-ul emite tensiunea nominală. În acest moment, lățimea undei de modulare a lățimii impulsului, ca exemplu, este tN. Când tensiunea de ieșire crește, setați tensiunea semnalului de feedback negativ UN să crească la UH, astfel încât tensiunea undei triunghiulare să aibă o valoare în creștere:

ΔU=UH-UN (6)

Adică, atunci când unda sinusoidală la intrarea comparatorului rămâne neschimbată, unda triunghiulară se deplasează în sus cu ΔU, ceea ce va determina inevitabil ca zona în care unda sinusoidală este mai mare decât unda triunghiulară să scadă în acest punct, iar lățimea undei de modulație a lățimii impulsului este redusă de la tN la tH, după mai multe procese, tensiunea crescută revine la valoarea normală, așa cum se arată în figură. Când tensiunea de ieșire scade, tensiunea de referință a undei triunghiulare scade, ceea ce face ca aria undei sinusoidale mai mare decât undea triunghiulară să fie mai mare și crește lățimea undei de modulație a lățimii impulsului de la tN la tL și, după mai multe procese, tensiunea redusă revine la valoarea normală.

Vă rugăm să priviți și să ne înțelegeți mai bine:

O zi plăcută!
